编制说明：
1、为减少以后设计电井设置争议，提高效率，进行电井尺寸优化，制定本专题。
2、各设计人员如发现有不合理或更优方案，请及时指正提出。
3、本专题将在以后工程应用中不断完善。
一、依据——《民用建筑电气设计规范》相关条文
8．12．5 竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于o．8m的操作、维护距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。
8. 12．7 竖井内高压、低压和应急电源的电气线路之间应保持不小于0．3m的距离或采取隔离措施，并且高压线路应设有明显标志。
8. 12．8 电力和电信线路，宜分别设置竖井。当受条件限制必须合用时，电力与电信线路应分别布置在竖井两侧或采取隔离措施。
二、电井设置的几种方案列举

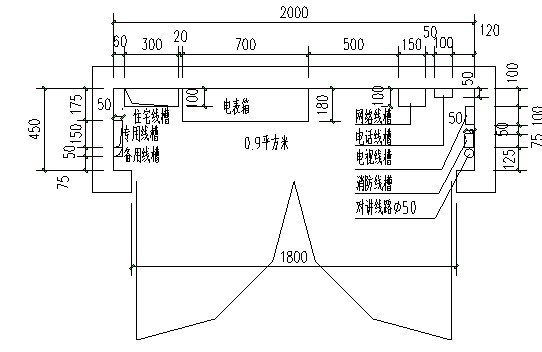

1、强、弱电井合并设置，完全考虑利用公共部位作检修空间的情况。

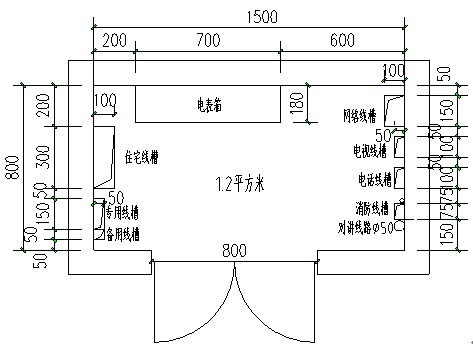

2、强、弱电井合并设置，既考虑进人又考虑利用公共部位作检修空间的情况。

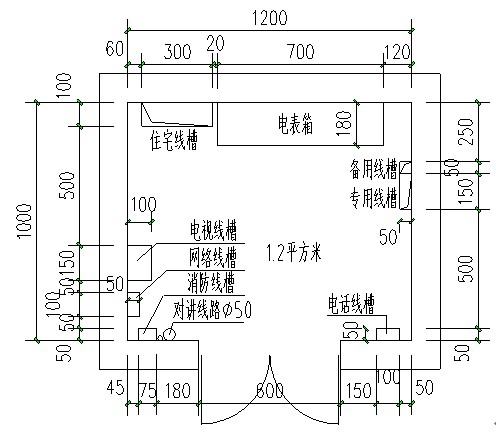

3、强、弱电井合并设置，考虑进人不考虑利用公共部位作检修空间的情况。

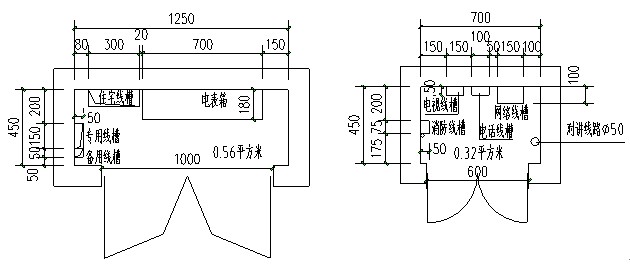

4、强、弱电分开设置，考虑利用公共部位作检修空间的情况。
三、结论：
1、电井应结合建筑平面布置设置，但不应小于上述尺寸。
2、采取第1种和第4种布置电井面积最小，应优先选用。
四、附注：
1、电表箱按12位考虑，其尺寸为700*1100*180（宽*高*厚）。
2、住宅电源线槽为300*100，专用线槽为150*100,备用线槽为50*50,电话、电视线槽均为100*50，网络线槽为150*100，消防线槽为75*50。
3、上述几种方案只适用于一般高层住宅建筑。
